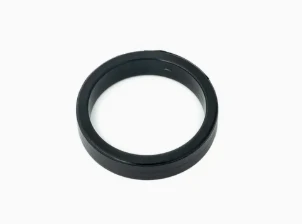

Kengaytirilgan elektr transformator ishlashi uchun bardoshli toroidal temir yadrosi

Toroidal temir yadro mahsulot tavsifi

---





Toroidamas temir yadro xususiyatlari

Yuqori magnit zonchiligi samaradorligi: Toroiday tog 'inshootlari, an'anaviy laminatlangan yadrolarda uchraydigan tikuvlar yoki havo bo'shliqlari bilan to'liq yopiq magnitli kontaktlarni yaratadi. Magnit maydoni toroid bo'ylab muammosiz harakat qilishi mumkin, natijada - - shaklidagi, u - shaklida, u - shaklida. Bu magnit energiya oqishini minimallashtiradi va magnitli zinatlarning samaradorligini 10% -30% ga oshiradi.



Kam energiya yo'qotish: Yon yopiq magnit zond magnit qarshiligi natijasida to'satdan o'zgarishlar natijasida yuzaga kelgan geversifüslishunoslikni pasaytiradi. Kam - zararlanganda magnit materiallar (masalan, krempiq po'lat yoki amorfli qotishmalar), yuqori {- samaradorlik va energiya - samaradorlik talablariga qaraganda ancha past.



Kuchli operatsion barqarorlik: Toroidal tuzilishning yaxshi mexanik muvozanatiga ega, kichik tebranish amplitudasi va past operatsion shovqin va 5 {{{{{{{{{{-} 15DB 15DB ni o'zgartiradi. Bundan tashqari, uning magnit xususiyatlari teng taqsimlanadi, mahalliy magnit to'yinganlik va uskunalarni uzoq muddatli ishlashini ta'minlaydi.



Asosiy material tasniflash va qo'llaniladigan stsenariylar

Toroidavaldagi toroidal yadrosining ishlashi va qo'llanilishi asosan uning tayanch materiallari bilan belgilanadi. Umumiy tasniflash va ularning arizalari quyidagilardan iborat:



Yumshoq temir toroidal yadro:

Sof temir yoki past - uglerodli yumshoq temir. Uning yuqori magnitli o'tkazuvchanligi va past narxga ega, ammo nisbatan yuqori - chastota yo'qotish. Bu past {{4} chastotali stsenariylar (masalan, - chastotali transformatorlar, kichik induktinlar) uchun mos keladi.



Kremniy po'lat po'latdan toroidal yadrosi:

Lim {{1 {{{{{{3} - donativ kremniyga yo'naltirilgan yoki gavjum kremniy po'latdan yasalgan. U past temirning shikastlanishi va turg'un magnit xususiyatlari, uni - - {}} uchun asosiy tanlovni (masalan, uy jihozlari uchun tarqatish transformatorlari) uchun asosiy tanlov qiladi.



Amorf / nanotalline qotishal yadrosi:

Amorf qotishmalaridan qilingan (masalan, - - Boron qotishmalari) yoki Nanothallin qotishmalari. Ultra - past yo'qotish va yuqori - - - - -} -} {}}} -} - chastotali indevodlar uchun juda ko'p yo'qotishlar va yuqori energiya zichligi mavjud.



Oddiy ishlab chiqarish jarayoni

Toroidamas temir yadrolar ishlab chiqarish material xususiyatlariga mos kelishi kerak, ikkita yadroli jarayonlar:



• O'rash jarayoni: Uzluksiz magnitli moddiy chiziqlar (masalan, kremniy po'lat chiziqlar, amorf qotishmalari) ixtisoslashtirilgan uskunalardan foydalangan holda toroidaval shakliga kiradi, undan keyin yumshatish va yakuniy shakllanish uchun davolash. Ushbu jarayon past yo'qotishni talab qiladigan stsenariylar uchun mos keladigan maqbul magnit xususiyatlarini ishlab chiqaradi.



• Laminatsiya jarayoni: Magnetic materials are cut into fan-shaped or arc-shaped pieces, which are then laminated and spliced ​​into a toroidal shape, followed by fixing and annealing. Ushbu jarayon yirik - -} yoki maxsus shakllangan toroidaval ishlab chiqarishni ishlab chiqarishga imkon beradigan yuqori moslashuvchanlikni o'z ichiga oladi. Biroq, bu oz miqdordagi tikuvlarga olib keladi, bu esa mayda ingichka magnit xususiyatlariga qarab, o'rash jarayoniga nisbatan.



An'anaviy laminatlangan yadrodan farqlar

To'rta g'altaklar bilan taqqoslaganda toroidaval inkontining afzalliklari ma'lum bir taqqoslash bilan magnit slanka va energiya sarfiga yo'naltirilgan:



Magnit zanjir va yo'qotish: Toroidal yadrolar yopiq magnit zonch va tikuvlar yo'q, natijada past magnit qarshilik va kam yo'qotishlar paydo bo'ladi. Laminatsiyalangan yadrolarda ko'proq magnit energiya oqishi va yuqori yo'qotishlarga olib keladigan bir nechta tikuvlar va havo bo'shliqlari mavjud.



Hajmi va vazni: Xuddi shu kuch uchun tordal yadrolar yuqori magnitli zinatlarning yuqori samaradorligiga ega bo'lib, og'irligi 20% -40% kamaytirish va og'irlikdagi 15% -30% kamaytirishga imkon beradi. Bu yaxshiroq asbob-uskunalar miniatsionizatsiya talabiga javob beradi.



Shovqin va narx: Toroidaval Creslar kichik tebranish va past shovqinli. Biroq, ularning ishlab chiqarish jarayoni murakkab (ayniqsa, o'rash jarayoni), oddiy laminatlangan yadrolarga qaraganda 10% -50% yuqori narxga olib keladi.

Ring Core spetsifikatsiyasi

Magnit yadro hajmi (mm)			Himoya qutisi hajmi (mm)			Samarali xoch - AE (MM2)		Magnit yo'l uzunligi ya'ni (mm)		Maksimal dc haddan tashqari kam sinf (A)
id	oq	ht	Id	Oq	Ht
14	19	6.5	12	22	8	11.86		51.81		20
14	20	10	12	22.3	11.4	29.68		52.29		40
16	21	10	15	24	12.3	24.85		57.41		60
16	23	8	15	24	9.7	20.44		61.23		60
16	23	10	15	24	12.3	34.62		59.92		60
17	22	10	15.3	24.4	12.3	24.86		60.59		60
17	21	8	15.3	24	9.7	25.56		60.67		60
17	23	8	15.3	24.4	9.7	26.89		61.34		60
18	23	10	16.4	24.4	12.3	29.78		60.38		70
18	24	9	16.4	25	11.2	34.78		60.89		70
18	25	10	16.4	25.9	12.3	37.97		64.56		70
19	24	9	17.3	25	11.2	40.39		65.32		80
19	25	10	17.3	26	12.3	39.42		62.31		80
19	26	10	17.3	27.3	12.3	48.32		69.56		80
20	25	10	18.5	26.3	12.3	39.29		70.32		90
20	28	10	18.5	29	12.3	45.76		73.88		90
20	32	10	18.5	32.3	12.3	58.91		78.75		90
21	29	10	18.2	31.3	12.3	39.65		77.19		100
21	26	8	18.3	27.4	9.7	46.54		78.32		100
21	28	10	18.3	30	12.3	50.39		77.45		100
22	28	10	20.5	30	12.3	49.32		79.89		120
22	32	10	20.5	33.4	12.3	43.58		73.43		120
23	32	10	21.3	33.4	12.3	44.56		74.56		120
