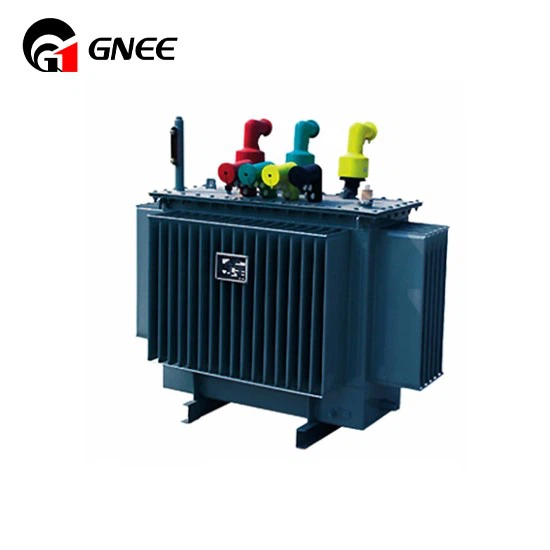

Moyli transformatorlarga qo'yiladigan texnik talablar
Apr 12, 2024
Xabar QOLDIRISH
1. Yog'li transformator korpusi: Yuqori kuchlanishli o'rash mis sim bilan o'ralgan, past kuchlanishli o'rash esa mis folga bilan o'ralgan. Bobin shisha tolali import qilingan epoksi qatronini to'liq vakuumli in'ektsiyani qabul qiladi, juda kuchli qattiqlik va mexanik kuch, yaxshi qisqa tutashuvga qarshilik va yuqori va past kuchlanishli sariqlar uchun muvozanatli amper burilishlari. Epoksi qatronli shisha tolali aralashmasi mis o'tkazgich bilan bir xil termal kengayish koeffitsientiga ega bo'lib, lasan yorilib ketmasligini ta'minlaydi. Kuchli issiqlik tarqalish ko'rsatkichi. Transformatorning uch fazali o'rashining haroratini avtomatik ravishda ko'rsatish uchun harorat ko'rsatkichi va boshqaruv tizimini sozlang. Cheklangan haroratga erishilganda, harorat sozlagichi avtomatik ravishda ishga tushirish/to'xtatish, haddan tashqari harorat signalizatsiyasi va fanni himoya qilish uchun signal yuborishi mumkin. Substansiyaning egzoz fanini avtomatik ravishda ishga tushirish uchun ikki juft passiv kontaktlar taqdim etiladi. Temir yadro va barcha ochiq metall komponentlar zangdan himoyalanishdan o'tishi kerak. Belgilangan plastinka zanglamaydigan po'latdan yasalgan va transformatorga tegishli muhim ma'lumotlar standartga muvofiq etiketkada belgilangan. Qobiq joyida yig'iladi va zanglamaydigan po'latdan yasalgan plastinkadan yasalgan. U aloqa 485 interfeysiga ega va transformatorning ish holatini uzatishi mumkin.
2. Themoyli transformatoryuk bilan ishlaydi va fan ishlamayotganda haroratdan oshmaydi; Ventilyatorning normal ishlashi sharoitida 50% ortiqcha yuk bilan, haddan tashqari qizib ketish, qo'rqitish va qo'zg'alishsiz ishlashga ruxsat beriladi.
3. Yog 'transformatorining yuksiz yo'qolishi: yuksiz yo'qotish standart salbiy xatoga muvofiq ishlab chiqarilishi kerak va ijobiy xato bo'lmasligi kerak. Shandong elektr energiyasi kompaniyasining yangi joriy standartiga mos kelishi kerak.
4. Shovqin indeksi: Fan normal ishlamasa, 2000KVA transformator 52ab dan past bo'ladi.
5. Siqilishning o'ziga xos masofasi: Organik material 20 mmKV dan kam bo'lmagan, keramika 18 mm / KVo20 dan kam bo'lmagan, yuqori voltli yon fazadan erga va fazadan fazaga toza havo xavfsizligi aniq masofa (jonli qism) 2125mo
6. Yuqori kuchlanishli kirish liniyasi yuqori yoki pastki kiruvchi liniyalarning ehtiyojlarini qondiradigan kabel; Past kuchlanishli chiqish liniyasi shina kanali bo'lib, yuqori chiqish liniyasi mavjud.
7. Har xil bo'g'inlarni oson tekshirish uchun shkafning old va orqa qismida kirish eshiklari va derazalari bo'lishi kerak.
8. Haroratni o'lchash moslamasi bilan jihozlangan va haroratni nazorat qilish qutisi bilan jihozlangan; Boshqaruv qutisi ichidagi mikrokalitlar ishlab chiqaruvchi tomonidan aniq ta'minlanishi kerak. Barcha komponentlar "ikki qism" bilan belgilangan mustahkamlangan izolyatsiyalash mahsulotlarini ishlatishi kerak.
9. Topraklama simining terminali (10 sm) mos holatda oqib chiqishi kerak, qolgan qismi esa mos keladigan faza rangli bo'yoq bilan bo'yalgan bo'lishi kerak.
10. Oddiy ish va yuk sharoitida transformatorning ishlash muddati 30 yil.
